DC-blockery DeCiBeL
Upowszechnienie się transformatorów toroidalnych, pod wieloma względami znakomitych, oraz urządzeń o niesymetrycznym poborze prądu z sieci energetycznej (przetwornice AC-DC, zasilacze impulsowe, oświetlenie LED, nieliniowe zasilacze maszyn i sprzętu elektoenergetycznego itd.) ujawniło największą wadę tych pierwszych - niską odporność na podmagnesowanie prądem stałym.
Efekt? Nieprzyjemne buczenie i brzęczenie dochodzące z naszego ulubionego wzmacniacza (lub innego sprzętu) i zakłócające odsłuch.
Znikoma wirtualna szczelina powietrzna tego typu transformatorów powoduje, że ich rdzeń szybko się nasyca pod wpływem nawet niewielkiego składnika DC pojawiającego się w gniazdku na skutek pracy wspomnianych urządzeń. Prowadzi to do pojawienia się efektu magnetostrykcyjnego - drgań rdzenia wywołujących hałas.
Zadaniem DC-blockera jest niedopuszczenie do przepływu jakiegokolwiek prądu stałego przez transformatory zasilanych urządzeń, zaś przepuszczanie bez zniekształceń, strat i ograniczeń prądu przemiennego 50Hz.
Impedancja przy 1 kHz. Dla DeCiBeL-2000 impedancja przy 1 kHz wynosi zaledwie 18,5 mΩ, dzięki czemu nie ogranicza impulsów prądowych podczas ładowania kondensatorów w zasilaczach.
Szczególnie ten drugi warunek bywa niespełniany przez wiele popularnych rozwiązań dostępnych na rynku. Ich nadmierna impedancja oraz niski maksymalny poziom blokowanego napięcia DC pozostawiają wiele do życzenia - nie chronią przed najcięższymi przypadkami asymetrii napięcia sieciowego i negatywnie wpływają na jakość odtwarzanej muzyki. Rozwiązania Helion - pracujące liniowo, analogowe blokery typu DeCiBeL-3500 i DeCiBeL-2000 - pozbawione są tych niedomagań i pułapek zapewniając m.in. ogromną wydajność prądową i niską rezystancję wtrąconą zapobiegając utracie jakości brzmienia i skutecznie blokując potencjały nawet przekraczające 4V DC.

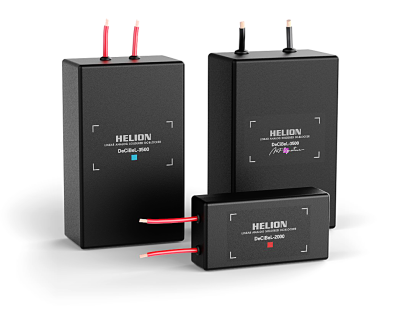

Niskoimpedancyjne, wysokoprądowe, w całości lutowane DC-blockery Helion DeCiBel-2000 i DeCiBeL-3500 są instalowane jako opcja w nowo produkowanych modelach, jednakże przystosowane są również do zamontowania w istniejących już kondycjonerach, nawet ze starszych serii. DC-blockery te instalowane są wewnątrz kondycjonerów. Istnieje także możliwość ich montażu w wybranych urządzeniach audio innych marek (zależnie od dostępnej wewnątrz wolnej przestrzeni).
Obecnie oferowane są dwa modele o prametrach takich, jak podano niżej. Wersja DeCiBeL-2000 może być stosowana m.in. w modelach Helion 1750XP Anniversary Edition Plus i Helion 2050XP Final; wersja DeCiBeL-3500 w serii Helion ReVolt Air Core.
W powyższych przypadkach moduły DeCiBeL-3500 i DeCiBeL-3500 mogą być konfigurowane w dwojaki sposób. Mianowicie blokowanie DC może dotyczyć albo wszystkich gniazd wyjściowych w kondycjonerze - albo tylko jednego z nich. Wybór któregoś z powyższych sposobów rzutuje na pracę systemu i wynika z charakterystyk podłączanych urządzeń.
Pojedyńcze DC-blokowane gniazdo przydaje się w sytuacjach, gdy wrażliwe na DC jest tylko jedno urządzenie. Jeśli jednak jest ich więcej, to praktyczniejsze może się okazać DC-blokowanie wszystkich wyjść wysokoprądowych (wyjścia dla źródeł - transformatorowe - zawsze mają blokadę DC z samej definicji tego rodzaju wyjść). Jednak nie istnieje żaden DC-bloker, niezależnie od konstrukcji i producenta, który byłby całkowicie i w każdym aspekcie absolutnie przezroczysty akustycznie. Zatem w sytemach zawierających więcej, niż jeden wzmacniacz mocy klasy top high-end niepodatny na negatywne konsekwencje składowej stałej opcja blokowania DC tylko w jednym gnieździe może ostatecznie okazać się korzystniejsza brzmieniowo.
Wersje MF-Signature posiadają dodatkowo, ponad wersje standardowe: równoległe kondensatory polipropylenowe 2,2 µF polepszające przenoszenie impulsów prądowych o skrajnie stromych zboczach, okablowanie o powiększonym przekroju do 9 AWG wykonanym z miedzi elektrolitycznej Grade I CW009AC 99,9999% Oxygen Free, wyżarzanej i odprężanej; oraz kompozytową, krzemowo-węglową stabilizację i odsprzężenie obudowy (ICS-CCHS).
Specyfikacja techniczna
| Parametr | DeCiBeL-3500 MF-Signature | DeCiBeL-3500 | DeCiBeL-2000 |
|---|---|---|---|
| Tryb pracy | Analogowy, liniowy | Analogowy, liniowy | Analogowy, liniowy |
| Zdolność blokowania DC | ± 4,2 V | ± 4,2 V | ± 3,2 V |
| Maksymalny prąd udarowy, niepowtarzalny, pół okresu @ 50Hz | 400 A | 380 A | 380 A |
| Współczynnik strat, tan δ @ 50 Hz | 0,15 | 0,15 | 0,22 |
| Maksymalna moc ciągła audio* | 3 800 W | 3 800 W | 3 800 W |
| Maksymalna moc ciągła absolutna** | 3 450 W | 3 450 W | 2 000 W |
| Rezystancja szeregowa @ 50 Hz | 7 mΩ | 8 mΩ | 15 mΩ |
| Indukcyjność @ 200 kHz | < 0,5 µH | < 0,5 µH | < 0,5 µH |
| Prąd upływu | < 10 µA | < 10 µA | < 10 µA |
| Pobór mocy | < 2 W | < 2 W | < 2 W |
| Sprawność | > 99,9% | > 99,9% | > 99,9% |
| Znamionowe napięcie robocze | 220 - 240 V AC, 50/60 Hz | 220 - 240 V AC, 50/60 Hz | 220 - 240 V AC, 50/60 Hz |
| Okablowanie wewnętrzne | 9 AWG, miedź elektrolityczna Grade I CW009AC 99,9999% Oxygen Free, wyżarzana i odprężana | 11 AWG, miedź elektrolityczna Grade I CW009AC 99,9999% Oxygen Free, wyżarzana i odprężana | 13 AWG, miedź elektrolityczna CW009A 99,9997% Oxygen Free, wyżarzana i odprężana |
| Połączenia wewnętrzne | Brak połaczeń stykowych, wszystkie połączenia lutowane | Brak połaczeń stykowych, wszystkie połączenia lutowane | Brak połaczeń stykowych, wszystkie połączenia lutowane |
| Wymiary gabarytowe, mm | 170 x 92 x 56 | 170 x 85 x 45 | 120 x 56 x 36 |
| Masa netto | 580 g | 310 g | 190 g |
| Klasa ochrony | IP52 | IP52 | IP52 |
| Gwarancja | 36 miesięcy*** | 36 miesięcy*** | 36 miesięcy*** |
*) dotyczy maksymalnego poboru mocy przez wzmacniacze pracujące w klasach innych, niż czysta klasa A, amplitunerów, kolumn aktywnych i półaktywnych itd.
**) dotyczy maksymalnego poboru mocy przez urządzenia audio nie będące wzmacniaczami mocy (przedwzmacniacze, napędy, gramofony itd.), przez wzmacniacze pracujące w czystej klasie A oraz przez urządzenia typu grzejniki, oświetlenie, komputery itp.
***) przy wykorzystaniu do celów niezawodowych. W przeciwnym razie: 12 miesięcy.
