EC5600 Rev.3

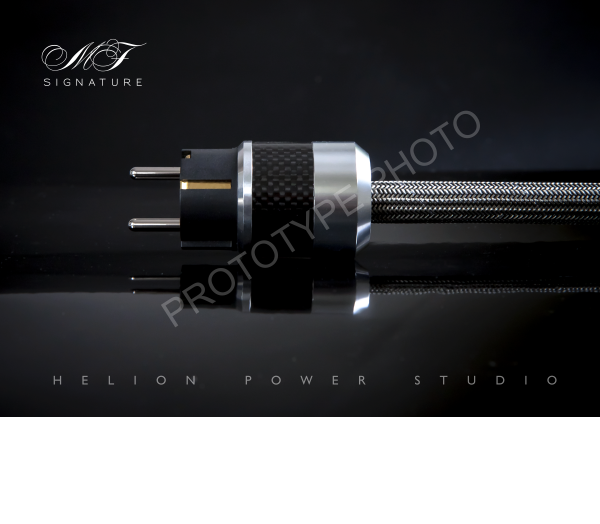

EC5600 MF-Signature Rev.3.1
power conditioning cord - lutowany - zoptymalizowany dla dużych prądów

EC5600 i EC5700 to definitywne przewody zasilające rekomendowane do najneutralniejszych brzmieniowo systemów audiowizualnych. Technologia i wykonanie przewodów, a także - w wersjach MF-Signature - wyeliminowanie kompromisów w ich budowie predestynują je do najodpowiedzialniejszych zadań nawet w zestawach najbliższych doskonałości. Oba modele wykonywane są ręcznie i różnią się możliwym spektrum zastosowań. Pod tym właśnie kątem przewody mają zoptymalizowane parametry i funkcje.

Generalnie, wyróżniające je rozwiązania można ująć w cztery grupy:

Wszystkie połączenia są lutowane Czyli brak złącz stykowych wewnątrz przewodu, odporność na elektrokorozję, najwyższa trwałość - zwłaszcza brak mikroprzemieszczeń i efektu poluzowywania łączenia przewód-styk tak często się zdarzających przy wielokrotnym wyginaniu kabla. To także niezmienna w czasie, najniższa oporność przejścia dzięki stabilnej warstwie intermetalicznej zespolonej na poziomie subatomowym. Stosujemy najdoskonalsze lutowia eutektyczne, także wysokodomieszkowane srebrem.

Rodowane, niemagnetyczne wtyki ze złoconymi stykami ochronnymi Warstwa rodu jest najlepszym rozwiązaniem przy łączeniu dużych napięć i prądów, gdzie jednocześnie dochodzi do tarcia. Niewrażliwość rodu na ścieranie i obojętność na czynniki chemiczne, wilgotność i temperaturę pozwala zachować jego właściwości nawet po wielu latach i tysiącach cykli łączeniowych. Z kolei złoto spisuje się najlepiej tam, gdzie prądy i napięcia są małe zapewniając minimalną rezystancję kontaktową, całkowitą pasywność elektrochemiczną i najlepsze charakterystyki w zakresie mikro i nanoprądów. Wtyki są niemagnetyczne, wykonane z nylonu zbrojonego włóknem szklanym i poliwęglanu wzmocnionego aluminiowymi pierścieniami i laminowaną plecionką z włókna węglowego.

System podwójnego, wzajemnie izolowanego ekranowania Nadzwyczajna efektywność tej metody wynika z faktu, że skuteczność tak zaaranżowanych ekranów nie sumuje się, a mnoży. Czterokrotny wzrost sił obronnych przewodu przed atakami pól EM i zakłóceń RFI trudno zbagatelizować. To bezkompromisowe podejście zaowocowało bez wątpienia jednym z najefektywniejszych istniejących rozwiazań problemu ochrony elektromagnetycznej medium transmisyjnego w branży - potwierdzonym przez nadzwyczajną wartość transimpedancji ekranu.

Power Conditioning Cord To holistyczny system wykorzystujący zamontowane we wtykach elementy dyskretne - przeciwzakłóceniowe i przeciwprzepięciowe współpracujące z kompleksem zjawisk i układów (oddziaływania magnetyczne, absorbcja dielektryczna, efekt naskórkowości, elementy o parametrach rozłożonych) dla efektywnego działania w szerokim paśmie częstotliwości. Co istotne, technologia ta nie ma wpływu na właściwy prąd zasilający 50/60Hz, albowiem redukcję zakłóceń oraz przepięć uzyskano bez wydłużania przewodnika nawet o centymetr, co zwiększyłoby napotykany przez prąd opór.

EC5600 najlepiej sprawdzi się przy zasilaniu łakomych na prąd wzmacniaczy, końcówek mocy i głośników aktywnych. Tu myślą przewodnią było osiągnięcie jak najniższej impedancji dla prądów zasilających. Jest to wymóg stawiany przez wiele wzmacniaczy najwyższej klasy, o potężnych transformatorach i gigantycznych pojemnościach filtrujących. Urządzenia te są bardzo czułe na każde ograniczenie w przesyłanym prądzie impulsowym.

Droga do bezbłędnej współpracy z nimi wiedzie przez ultraniską impedancję źródła oraz kontrolowany przebieg fazy w zakresie akustycznym. Tylko to może bowiem zapewnić niezmieniony kształt impulsu prądowego. A równocześnie wymagana jest pełna odporność na interferencje RFI oraz eliminacja przepięciowych szpilek, które z łatwością przenikają do stopni wejściowych o dużym wzmocnieniu destabilizując ich pracę poprzez demodulację lub zmianę punktu pracy. Pasywne, dyskretne elementy będące częścią systemu PCC przychodzą z nieocenioną pomocą w walce z tymi zjawiskami. Zaś lutowane połączenia przewodników z wtykami maksymalizują konduktancję, zapobiegają mogącej postępować z czasem korozji elektrochemicznej i uodparniają kabel mechanicznie (zginanie nie wywołuje przesunięć poszczególnych przewodników w miejscu połączenia).

Warto podkreslić, że wewnętrzna wydajność prądowa kabli jest znacznie wyższa, niż limit narzucony przez obowiązujący standard gniazd. Określone w danych technicznych ograniczenie do 16A dotyczy tylko prądów ciągłych i wynika wyłącznie z konieczności zachowania kompatybilności (typ złącz). Sam przewód wraz ze wszystkimi połączeniami - wyłącznie lutowanymi - i elementami dyskretnymi ma ciągłą wydajność na poziomie zdumiewających 78A, zaś krótkotrwałą (10 cykli) - 7200A. W rzeczywistych warunkach pracy jest to de facto nieskończona rezerwa ładunku elektronów, z wielokrotnym zapasem przekraczająca potrzeby nawet najbardziej obłąkanego prądowo wzmacniacza-monstrum, jaki możnaby sobie wyobrazić.

Każdy egzemplarz pakowany jest w dedykowane, drewniane puzdro wielokrotnego użytku.

Wykonywaniem przewodów MF-Signature zajmuje się tylko jeden, najbardziej doświadczony pracownik; czynność taka zajmuje cały dzień. Prosimy o wyrozumiałość, jeśli zwiększone zapotrzebowanie na ten produkt wydłuży czas oczekiwania o kilka dni.



Specyfikacja techniczna

Parametr Wartość
Typ / system Power Conditioning Cord - wysokoprądowy, przeznaczony dla wzmacniaczy i innych odbiorników o dużym poborze mocy / lutowany / styki rodowane i złocone / dwa niezależne, wzajemnie izolowane ekrany miedziane / przewód z ochroną przeciwzakłóceniową i przeciwprzepięciową / EPS
Kaliber żył prądowych 6 AWG (13mm²)
Rezystancja żyły prądowej <0,002 ohm
Maksymalny prąd ciągły (limit narzucony przez międzynarodowy standard gniazd) 16A
Wydajność prądowa wewnętrzna, prąd ciągły 78A
Maksymalny prąd impulsowy (10 cykli @ 50Hz) 7200A
Ekran dwa ekrany miedziane, wzajemnie izolowane, równoważne kalibrowi 12 AWG
Maksymalny prąd impulsowy ekranu (1 sekunda) 680A
Rezystancja ekranu 0,0055 ohm
Indukcyjność ekranu (@200kHz) <135nH
Materiał przewodzący Miedź elektrolityczna Grade I CW009AC 99,9999% Oxygen Free, wyżarzana i odprężana
Materiał izolacji Polimer plastyfikowany
Rezystancja izolacji >20 000 megaohm
Styki Rodowany stop miedzi, styk ochronny złocony
Wtyki Niemagnetyczne, front wykonany z nylonu zbrojonego włóknem szklanym, osłona z poliwęglanu wzmocnionego aluminiowymi pierścieniami i laminowaną plecionką z włókna węglowego
Łączenia żył z wtykami Lutowane stopem eutektycznym, 3,7% Ag
Napięcie przebicia >8000V
Transimpedancja (@10MHz) <0,03 ohm
Pojemność żyła-uziemienie (@1kHz) 670pF
Pojemność żyła-żyła (@1kHz) 11 000pF
Prąd pochłaniany przy przepięciu 6000A
Energia pochłaniana przy przepięciu 110J
Czas reakcji 5ns
Średnica zewnętrzna 15,5mm
Popularne długości 50 / 100 / 150 / 200 / 300 cm
Masa brutto / netto g
Klasa ochrony IP44
Inne Możliwość wykonania dowolnej długości
