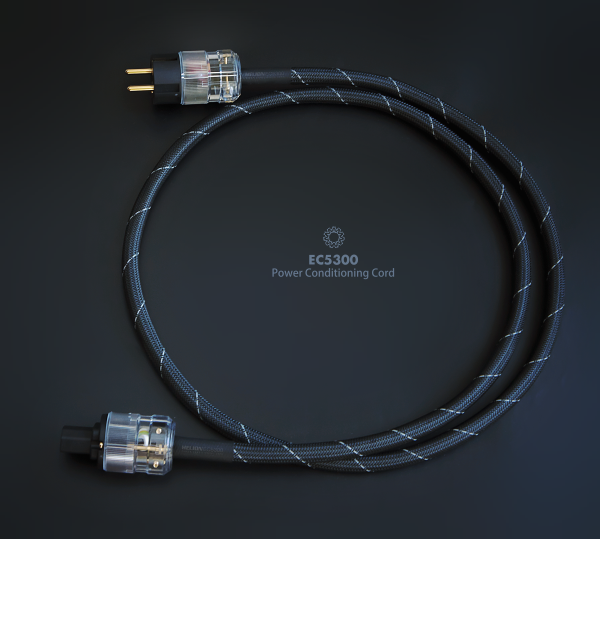

Helion EC5300 Rev.2.5 EC5300 jest uniwersalnym - przeznaczonym tak do źródeł, jak i pozostałych odbiorników energii - kablem ekranowanym o najniższej rezystancji żył prądowych (zaledwie 0,0035 ohm) i o bardzo niskiej transimpedancji ekranu; transimpedancja jest miarą skuteczności ekranowania, im jest ona niższa - tym lepsza ochrona. Walory dźwiękowe w dużej mierze definiuje jakość przewodnika, w tym wypadku powstałego z najczyściejszej, krystalicznej miedzi Grade I CW009AC 99,9999% Oxygen Free.
Do wysokich notowań przewodu przyczynia się także idea Power Conditioning Cord. Ten hybrydowy system bazuje na zamontowanych we wtykach elementach dyskretnych tworzących - wespół z charakterystyką kabla i jego izolatorów - filtry przeciwzakłóceniowe i przeciwprzepięciowe. Współpracują one i wykorzystują kompleks zjawisk i układów - takich jak oddziaływania magnetyczne, absorbcja dielektryczna, efekt naskórkowości, elementy o parametrach skupionych i rozłożonych - dla efektywnego działania w szerokim spektrum sięgającym od częstotliwości audio aż po gigaherce.
System ten uzupełnia wspomniany niskorezystancyjny ekran elektrostatyczny z czystej miedzi (efektywnie odpowiednik żyły 13 AWG) o znikomym oporze indukcyjnym. W zakresie akustycznym ma on znacznie lepsze właściwości od ekranów aluminiowych dzięki m.in. większej konduktancji; zaś ochronę w najwyższych pasmach promieniowania elektromagnetytcznego wspomagają elementy dyskretne.
Dzięki wyżej opisanym rozwiązaniom produkt zabezpiecza, i to indywidualnie każde urządzenie, przed przepięciami i interferencjami, a więc pełni funkcje typowe dla filtrów i listew, ale mając niższą oporność wtrąconą, niż one. Natomiast w systemach zawierających kondycjonery wzmacnia, rozszerza i uzupełnia ich działanie.

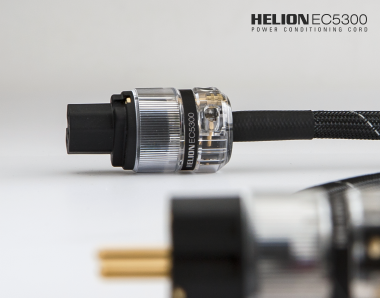

Polerowane, wysokiej jakości styki są niemagnetyczne, wykonane ze stopu czystej miedzi, powlekane złotem najwyższej próby, a obudowy powstały z nylonu zbrojonego włóknem szklanym i odpornego poliwęglanu. Jako opcja dostępna jest też wersja z wtykami rodowanymi, trwalszymi mechanicznie i lepiej radzącymi sobie z aplikacjach wysokonapięciowych.
Warto podkreslić, że wewnętrzna wydajność prądowa kabla jest znacznie wyższa, niż limit narzucony przez powszechny standard gniazd. Określone w danych technicznych ograniczenie do 16 amperów dotyczy tylko prądów ciągłych (długotrwałych) i wynika wyłącznie z konieczności zachowania kompatybilności (typ złącz). Sam przewód wraz ze wszystkimi połączeniami i elementami dyskretnymi ma ciągłą wydajność rzędu 48A. Impulsowe zdolności całego, gotowego kabla są jeszcze bardziej imponujące - 3200A przez pełnych 10 cykli. To niemal nieskończona rezerwa ładunku elektronów dla nawet najbardziej obłąkanego prądowo wzmacniacza-monstrum.
Wszystko to sprawia, że parametry i funkcje przewodu stanowią nową jakość, nieporównywalną z tym, co mogą zaoferować inne kable na tym pułapie cenowym.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Typ / system | Power Conditioning Cord - uniwersalny przewód zasilający ekranowany plecionką z czystej miedzi, z ochroną przeciwzakłóceniową i przeciwprzepięciową / koncepcja PCC i EPS |
| Kaliber żył prądowych | 10 AWG (5,3mm²) |
| Rezystancja żyły prądowej | <0,0035 ohm |
| Maksymalny prąd ciągły (limit narzucony przez międzynarodowy standard gniazd) | 16A |
| Wydajność prądowa wewnętrzna, prąd ciągły | 48A |
| Maksymalny prąd impulsowy (10 cykli @ 50Hz) | 3200A |
| Ekran | miedziany, równoważny kalibrowi 13 AWG |
| Maksymalny prąd impulsowy ekranu (1 sekunda) | 610A |
| Rezystancja ekranu | 0,007 ohm |
| Indukcyjność ekranu (@200kHz) | <160nH |
| Materiał przewodzący | Miedź elektrolityczna Grade I CW009AC 99,9999% Oxygen Free, wyżarzana i odprężana |
| Materiał izolacji | Polimer plastyfikowany |
| Rezystancja izolacji | >20 000 megaohm |
| Styki | Niemagnetyczne, wykonane ze stopu czystej miedzi, polerowane i złocone |
| Wtyki | Front wykonany z nylonu zbrojonego włóknem szklanym, osłona z poliwęglanu |
| Łączenia żył z wtykami | Skręcane |
| Napięcie przebicia | >8000V |
| Transimpedancja (@10MHz) | <0,08 ohm |
| Pojemność żyła-uziemienie (@1kHz) | 670pF |
| Pojemność żyła-żyła (@1kHz) | 1100pF |
| Prąd pochłaniany przy przepięciu | 4500A |
| Energia pochłaniana przy przepięciu | 75J |
| Czas reakcji | 5ns |
| Średnica zewnętrzna | 13mm |
| Popularne długości | 50 / 100 / 150 / 200 / 300 cm |
| Masa brutto / netto | <2kg / 820g |
| Klasa ochrony | IP44 |
| Inne | Możliwość wykonania dowolnej długości |
