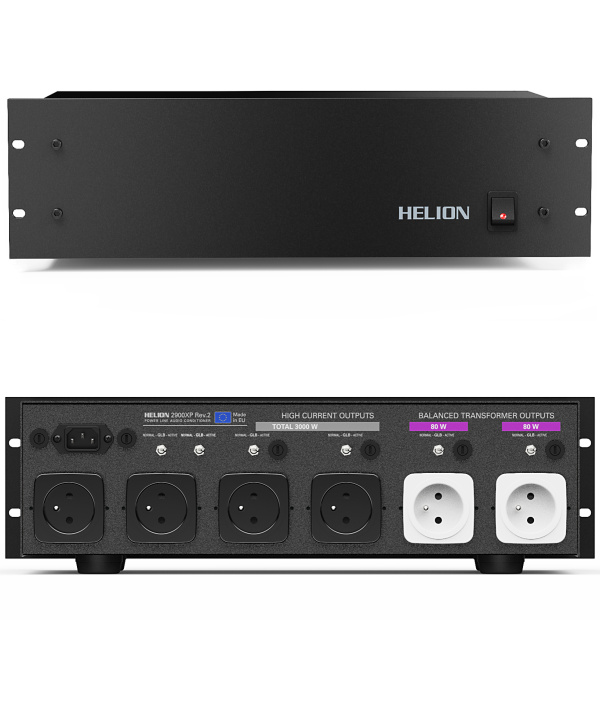

Helion 2900XP Rev.2Druga, ulepszona odsłona kondycjonera Helion 2900XP. Powstał on głównie z myślą o użytkownikach profesjonalnych: muzykach, realizatorach dźwięku, studiach nagraniowych, postprodukcyjnych itd. Wysokie wymagania tej branży - znacznie wyższe, niż użytkowników z grupy home audio - dotyczące niezawodności, odporności na przeciążenia, funkcjonalności oraz konstrukcji mechanicznej zostały uwzględnione przy projektowaniu tego modelu przystosowanego do montażu w racku 19 cali.
Helion 2900XP Rev.2 posiada sześć gniazd przyłączeniowych: dwa balansowane, transformatorowe o obciążalności ciągłej 80W każde oraz cztery gniazda wysokoprądowe o sumarycznej obciążalności 3000W. Co najważniejsze - gniazda nie są łączone w pary, każde ma własny, oddzielny filtr i okablowanie.
Układ elektroniczny działa na zasadzie bilateralnego, wielostopniowego absorbcyjno-refleksyjnego filtra-separatora balansującego (symetryzującego) i przystosowany jest do pracy z linią jednofazową 230V. Główny blok filtrów szerokopasmowych zrealizowany w technice podwójnego Π sprzęgnięty jest z filtrem dwustopniowym, czterobiegunowym oraz z modułami MOV. Na wyjściach zastosowano pasywne filtry absorbcyjne drugiego rzędu. Wyjścia separowane (balansowane) zasilane są dodatkowo poprzez transformatory symetryzujące ze szczeliną powietrzną ekranowane elektrostatycznie. Cały projekt powstał przy intensywnym użyciu wspomagania komputerowego (CAD/CAE) i pomyślnie przeszedł symulacje i testy mechaniczne i elektryczne.
CHARAKTERYSTYKA
- technologia XP zwiększająca dynamikę, wydajność prądową i uniezależniająca działanie filtrów od parametrów sieci zasilającej
- konstrukcja PCB Free - brak obwodów drukowanych ograniczających prąd i zwiększających impedancję urządzenia
- tylko dwa połączenia stykowe w torze prądowym, pozostałe są lutowane stopem eutektycznym - są niezawodniejsze, mają mniejszą oporność przejścia, nie nagrzewają się i nie limitują wydajności prądowej kondycjonera.
- ulepszone transformatory MW-core ze szczeliną powietrzną i podwójnym ekranowaniem elektrostatycznym
- dwa niezależne balansowane wyjścia dla źródeł o łącznej mocy ciągłej 160W (2 x 80W)
- cztery gniazda wysokoprądowe o łącznej, ciągłej mocy 3 000W (19 500W w impulsie)
- stabilna, solidna obudowa ze stali anizotropowej 1,5 mm pełni rolę ekranu magnetycznego
- główny zespół filtrów umieszczony jest w obudowie z czystej miedzi grubości 1,0 mm dla skutecznego ekranowania od pól elektrycznych i elektromagnetycznych
- najwyższej jakości elementy: ferryty o wysokiej przenikalności magnetycznej firmy Kaschke, dławiki nawinięte na spiekanych rdzeniach toroidalnych izolowanych teflonem, impulsowe kondensatory polipropylenowe firm Wima i Siemens, gniazda i wyłączniki klasy 16A szwajcarskiego Schurtera i brytyjskiego Arcolectrica.
FUNKCJE
- usuwa zakłócenia i interferencje elektromagnetyczne symetryczne i niesymetryczne
- separuje i izoluje od siebie wzajemnie podłączone urządzenia
- symetryzuje napięcie sieciowe względem ziemi, co oznacza zbalansowany, odporny na zakłócenia przesył energii*
- likwiduje przepięcia i impulsy o amplitudach osiągających tysiące woltów
- eliminuje fale wielkich częstotliwości indukowane w przewodach sieciowych
- tłumi harmoniczne i podharmoniczne napięcia zasilającego
- niezależny dla każdego gniazda wyłącznik GLB pozwalający przerwać pętlę masy odpowiedzialną za spotykany w różnych systemach przydźwięk i buczenie
- działa dwukierunkowo, t.j. blokuje emisję zakłóceń także w kierunku sieci
- zapobiega przedostawaniu się potencjałów stałych do zasilanych urządzeń*
- izoluje galwanicznie podłączane komponenty od obwodu sieciowego*
- minimalizuje ryzyko uszkodzenia sprzętu na skutek wyładowań atmosferycznych
- możliwość indywidualnej konfiguracji lub rekonfiguracji
DANE TECHNICZNE
Helion 2900XP Rev.2 jest jednofazowym, wielostopniowym, bilateralnym filtrem/ symetryzatorem/ limiterem przepięć i przetężeń z technologią XP, galwaniczną izolacją od obwodu sieciowego*, zabezpieczenami przeciwprzepięciowymi, transformatorami* balansującymi MW-Core ze szczeliną powietrzną ekranowanymi elektrostatycznie, przełącznikami GLB, ekranowanym w całości stalą i litą miedzią. Układ jest wolny od płytek drukowanych, zastosowano wyłącznie lutowanie stopami eutektycznymi.
| Parametr | Wartość |
|---|---|
| Ilość gniazd wysokoprądowych | 4 |
| Ciągły prąd wyjściowy / moc wyjściowa | 15A / 3000 W |
| Maksymalny impulsowy prąd / moc wyjściowa | 150A / 19,5 kW |
| Rezystancja szeregowa, wyjścia wysokoprądowe | <0,1 ohm |
| Rezystancja szeregowa, wyjścia transformatorowe | 50 ohm |
| Ilość balansowanych gniazd transformatorowych | 2 |
| Ilość transformatorów balansujących | 2 |
| Obciążalność ciągła wyjść balansowanych transformatorowych | 2 x 80W |
| Rodzaj transformatorów | Balansowane MW-core ze szczeliną powietrzną, podwójnie ekranowane, impregnowane próżniowo |
| Rodzaj bezpiecznika głównego | Topikowy, zwłoczny |
| Czas reakcji | <5ns |
| Maksymalna pochłaniana energia | 15 kJ |
| Maksymalny pochłaniany prąd udarowy | 24 000 A |
| Brak płytek drukowanych | Tak |
| Rodzaj lutowia | Eutektyczne |
| Ekranowanie zespołu filtrów | Elektrostatyczne z litej miedzi |
| Ekranowanie magnetyczne zewnętrzne | Stal anizotropowa 1,5mm |
| Rozproszone pole magnetyczne | <0,1 µT |
| Gniazda | Styki niemagnetyczne ze sprężystego stopu czystej miedzi |
| Wejście | 230V 50-60Hz |
| Klasa ochrony | IP20 |
| Pobór mocy | <5 VA |
| Wymiary gabarytowe | 482 mm (S) x 265 mm (G) x 142 mm (W) |
| Masa brutto / netto | 14 kg / 12 kg |
