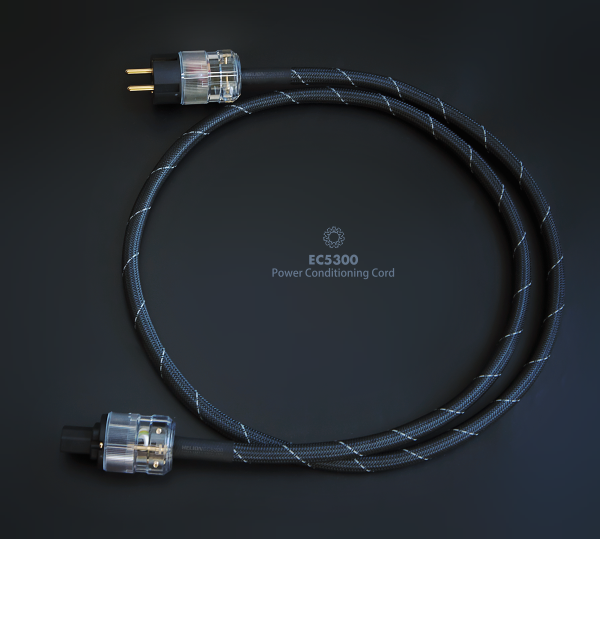

Helion EC5300 Rev.2 EC5300 jest uniwersalnym - przeznaczonym tak do źródeł, jak i pozostałych odbiorników energii - kablem ekranowanym o najniższej rezystancji żył prądowych (zaledwie 0,0035 ohm) i o bardzo niskiej transimpedancji ekranu (transimpedancja ekranu jest miarą jego skuteczności; im niższa - tym lepiej).
Do wysokich notowań przewodu przyczynia się także idea Power Conditioning Cord. Ten hybrydowy system bazuje na zamontowanych we wtykach elementach dyskretnych tworzących - wespół z charakterystyką kabla i jego izolatorów - filtry przeciwzakłóceniowe i przeciwprzepięciowe. Współpracują one i wykorzystują kompleks zjawisk i układów (oddziaływania magnetyczne, absorbcja dielektryczna, efekt naskórkowości, elementy o parametrach skupionych i rozłożonych) dla efektywnego działania w szerokim paśmie częstotliwości, sięgajacym od częstotliwości audio aż po gigaherce.
System ten uzupełnia wspomniany niskorezystancyjny ekran elektrostatyczny z czystej miedzi (efektywnie odpowiednik żyły 13 AWG) o znikomym oporze indukcyjnym. W zakresie akustycznym ma on znacznie lepsze właściwości od ekranów aluminiowych dzięki m.in. większej konduktancji; zaś o ochronę w najwyższych pasmach promieniowania elektromagnetytcznego współdbają elementy dyskretne.
Dzięki wyżej opisanym rozwiązaniom produkt zabezpiecza – i to indywidualnie każde urządzenie - przed przepięciami i interferencjami, a więc pełni funkcje typowe dla filtrów i kondycjonerów, ale mając niższą oporność wtrąconą, niż one. Natomiast w systemach zawierających te ostatnie wzmacnia, rozszerza i uzupełnia ich działanie.

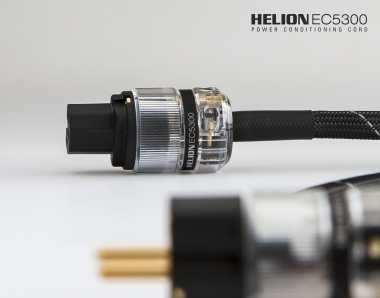

Polerowane, wysokiej jakości wtyki są niemagnetyczne, ze stopu miedzi, powlekane czystym złotem, a obudowy wykonane z nylonu zbrojonego włóknem szklanym i odpornego poliwęglanu. Jako opcja dostępna jest też wersja z wtykami rodowanymi, trwalszymi mechanicznie i lepiej radzącymi sobie z aplikacjach wysokonapięciowych.
Warto podkreslić, że wewnętrzna wydajność prądowa kabla jest znacznie wyższa, niż limit narzucony przez obowiązujący standard gniazd. Określone w danych technicznych ograniczenie do 16 amperów dotyczy tylko prądów ciągłych i wynika wyłącznie z konieczności zachowania kompatybilności (typ złącz). Sam przewód wraz ze wszystkimi połączeniami i elementami dyskretnymi ma ciągłą wydajność rzędu 48A. Impulsowe zdolności całego, gotowego kabla są jeszcze bardziej imponujące - 3200A przez pełnych 10 cykli to niemal nieskończona rezerwa ładunku elektronów dla nawet najbardziej obłąkanego prądowo wzmacniacza-monstrum.
Wszystko to sprawia, że parametry i funkcje przewodu stanowią nową jakość, nieporównywalną z tym, co mogą zaoferować inne kable na tym pułapie cenowym.
Specifications
| Parameter | Value |
|---|---|
| System | Power Conditioning Cord - universal, braided copper-shielded cord with discrete interference and transient suppresion components / EPS |
| Power wire caliber | 10 AWG (5,3mm²) |
| Power wire resistance | <0.0035 ohm |
| Maximum continuous current (limited by international standards for plugs and sockets) | 16A |
| Internal current capability, continuous current | 48A |
| Maximum impulse current (10 cycles @ 50Hz) | 3200A |
| Shield | Braided copper, 13 AWG equivalent |
| Maximum shield pulse current (1 second) | 610A |
| Shield resistance | 0.007 ohm |
| Shield inductance (@200kHz) | <160nH |
| Conductor | Grade I CW009AC 99,9999% Oxygen Free electrolytic copper, annealed |
| Insulation material | Plasticised polymer |
| Insulation resistance | >20 000 megaohm |
| Terminals | Gold-plated, polished copper alloy (option: rhodium-plated polished copper alloy) |
| Plugs | Non-magnetic, made of glassfiber reinforced nylon and polycarbonate |
| Wire to connector joint | Screwed |
| Breakdown voltage | >8000V |
| Transimpedance (@10MHz) | <0.08 ohm |
| Power wire to grounding wire capacitance (@1kHz) | 670pF |
| Power wire to power wire capacitance (@1kHz) | 1100pF |
| Maximum sinking current | 4500A |
| Energy absorbtion capability | 75J |
| Response time | 5ns |
| Cord diameter | 13mm |
| Popular lengths | 50 / 100 / 150 / 200 / 300 cm |
| Weight, netto / brutto | <2kg / 820g |
| Internal protection class | IP44 |
| Other | Custom length on request |
